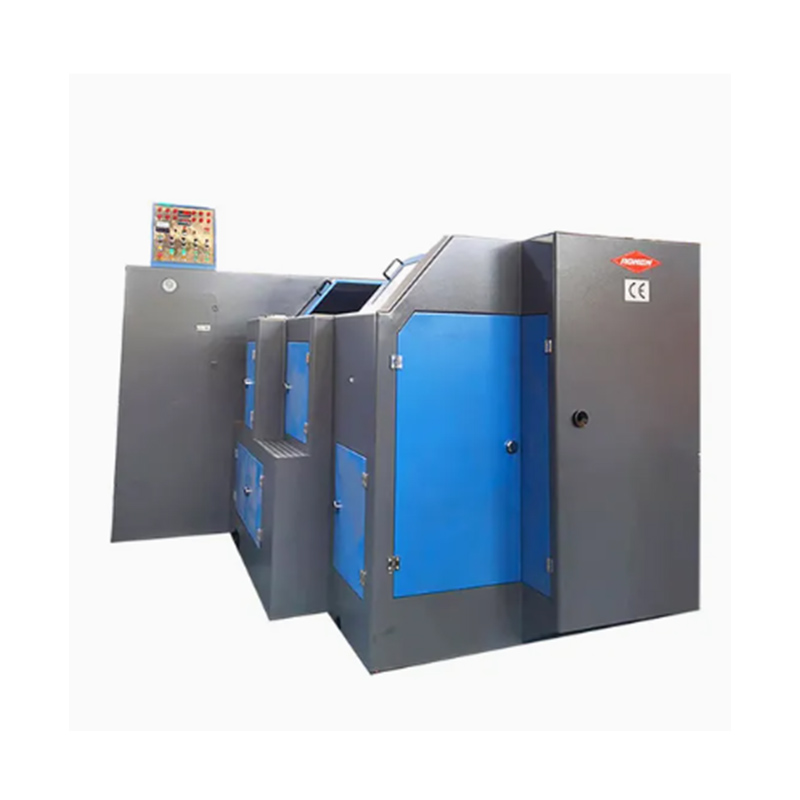

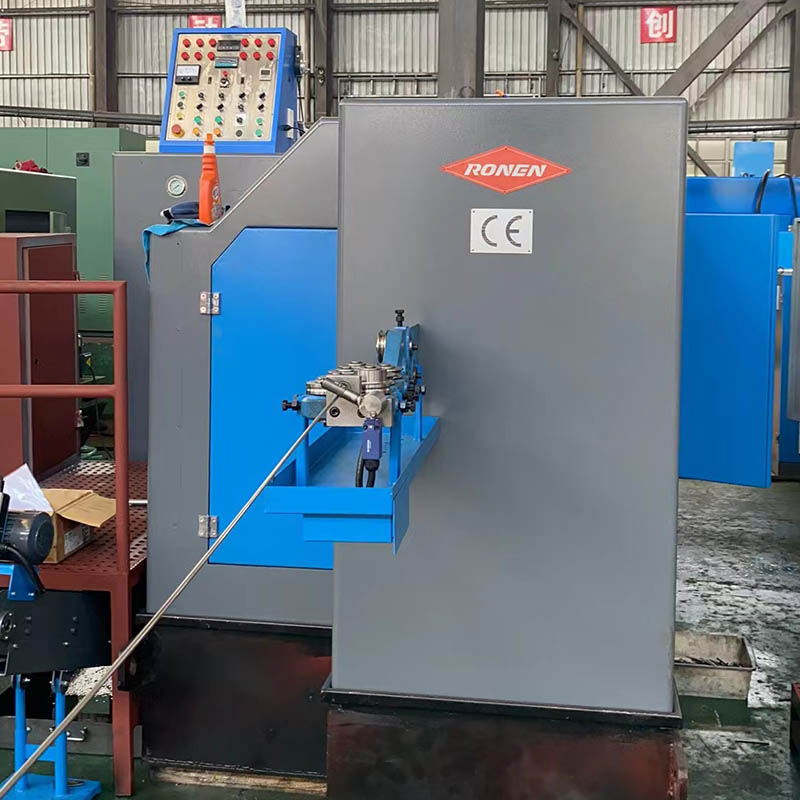

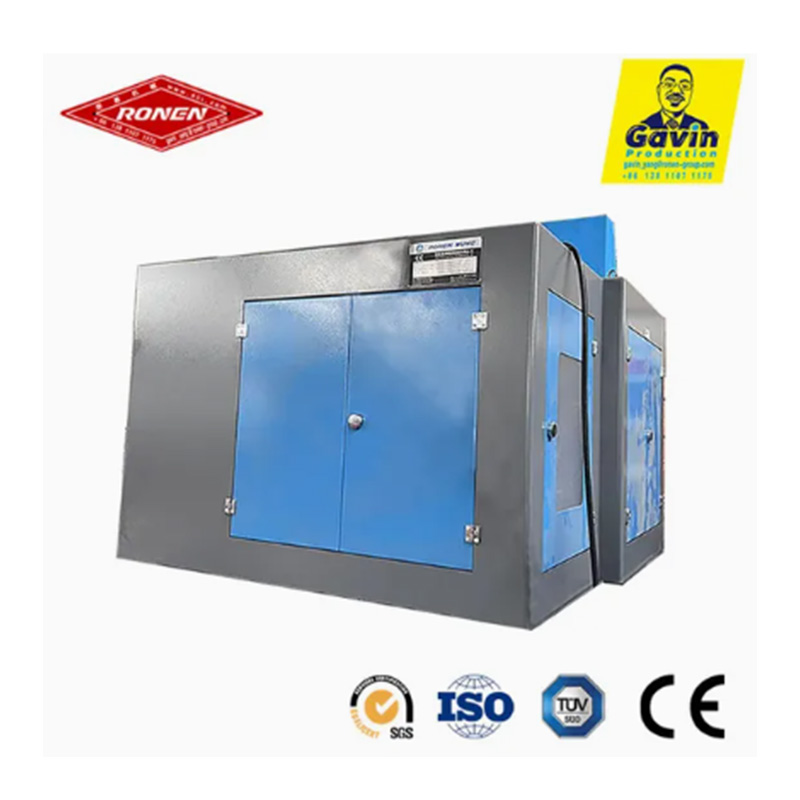

The Ronen®3 Die 3 Station Bolt bekas membentuk bolt kosong dalam tiga langkah: mati pertama membentangkan dawai, mati kedua membentuk kepala, dan mati ketiga memangkas bahagian yang berlebihan. Sebaik sahaja dimensi acuan ditetapkan, mesin akan beroperasi secara automatik, yang merupakan kelebihan utama yang membantu pengeluar meningkatkan kecekapan pengeluaran dan memastikan kualiti bolt yang konsisten.
Bolt Station 3 Die 3 menggunakan tiga set acuan dan tiga stesen kerja berturut -turut untuk sejuk mengeluarkan dawai logam ke dalam kekosongan bolt. Kelajuannya adalah sederhana, sesuai untuk kilang-kilang dengan pesanan bersaiz sederhana dan mereka yang mempunyai keperluan khusus untuk kualiti.
Bolt Station 3 Die 3 adalah mesin tajuk sejuk yang membentuk kepala bolt melalui tiga proses yang berbeza. Kekalan dawai dipotong secara berturut -turut disampaikan melalui tiga acuan yang berbeza. Di setiap stesen, pukulan spesifik memberi kesan kepada kosong, secara beransur -ansur menuju dan membentuknya. Proses tiga langkah dapat menghasilkan kepala bolt dengan struktur lengkap dan bentuk yang baik.
Di stesen pertama Station 3 Die 3 Station Bolt bekas, tempat kosong ditekan oleh pukulan. Dressing awal ini memulakan proses menjengkelkan, mengumpul logam pada satu hujung kosong. Ia membentuk bentuk prefabrikasi bulat asas, mempersiapkan untuk membentuk yang lebih tepat di stesen -stesen berikutnya. Tahap ini penting untuk aliran normal logam.
Stesen ketiga dan terakhir Bolt bekas adalah di mana pukulan pemprosesan yang baik memaksa logam untuk mengisi sepenuhnya rongga acuan yang tepat. Ini akan menghasilkan kepala bolt selesai dengan dimensi lengkap dan ciri -ciri yang berbeza, seperti bentuk lengkap kepala heksagon atau kepala mesin basuh.
| Model | Unit | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Stesen penempaan | Tidak. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Memasuki kekuatan | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Max.cut-off dia | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Panjang max.cut-off | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Kadar Outpun | PCS/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Stroke ram utama | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Kuasa motor utama | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Keseluruhan dimuts.of dipotong mati | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59l |
Ø45x59l |
Ø63x69l |
Ø63x69l |
Ø63x69l |
| Keseluruhan dim.of punch mati | mm | Ø40x90l |
Ø45x90l |
Ø45x125l |
Ø53x115l |
Ø53x115l |
Ø60x130l |
Ø60x130l |
Ø60x229l |
| Keseluruhan dimuts.of utama mati | mm | Ø50x85L |
Ø60x85l |
Ø60x130l |
Ø75x135L |
Ø75x185l |
Ø86x135l |
Ø86x190l |
Ø86x305l |
| Mati padang | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Kira -kira | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Bolt Dia yang berkenaan | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Panjang kosong kosong | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Keseluruhan dims | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Ciri -ciri 3 Station Bolt yang pertama adalah bahawa acuan adalah bebas dan proses debugging adalah mudah. Tiga set acuan dipasang secara berasingan. Sekiranya ada salah seorang daripada mereka yang sudah haus, gantikannya sahaja. Tekanan di setiap stesen kerja boleh diselaraskan secara individu. Badan mesin tidak berat, dan lantai bengkel biasa tidak perlu dijadikan asas.
