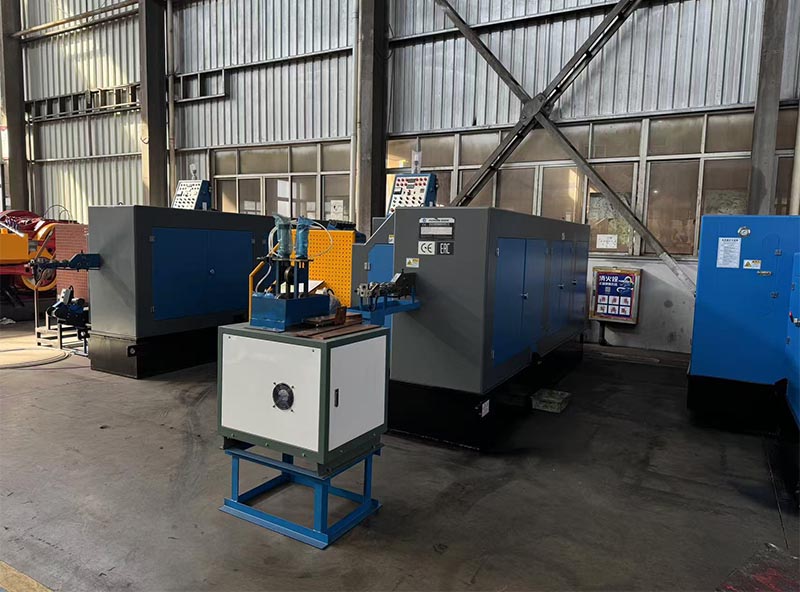

Ronen®, pengilang, menghasilkan mesin pembuatan bolt 4 die 4 yang dibentuk, yang membentuk kosong bolt melalui empat langkah acuan dan empat proses penempaan: pemotongan dawai, mengganggu, membentuk kepala, pemangkasan akhir. Pengendali hanya memerlukan cek output sekali -sekala, tiada jam tangan berterusan.
Mesin pembuatan bolt automatik 4 Die 4 menggunakan empat set acuan dan empat proses stamping berturut -turut untuk mengubah dawai logam secara automatik ke dalam kekosongan bolt. Semasa proses pengeluaran, tiada pekerja diperlukan untuk campur tangan. Mesin akan melengkapkan keseluruhan proses dengan sendirinya.
Mesin membuat bolt memproses dawai logam ke dalam bolt dalam empat langkah. Ia memotong seksyen dawai logam dan kemudian memakannya menjadi empat stesen. Di setiap stesen, pukulan akan menekan dawai logam untuk membentuk bahagian bolt yang berlainan, seperti kepala bolt atau hujung bolt. Akhirnya, bolt selesai dihasilkan.
Letakkan gegelung dawai keluli ke dalam mesin pembuatan bolt 4 mati 4 die. Semasa pemprosesan, mesin pertama meluruskan dawai keluli, kemudian memotongnya ke dalam panjang pratetap, dan akhirnya membentuknya melalui pemprosesan berterusan untuk membuat bolt siap. Proses automatik ini direka untuk menghasilkan sejumlah besar bolt. Proses ini menggabungkan apa yang digunakan untuk pelbagai langkah berasingan ke dalam operasi berterusan pada mesin tunggal.
Mesin pembuatan bolt secara langsung akan memberi makan bahan tersebut. Mati pertama memotong dawai dan membentuk bentuk awal kepala. Mati kedua membentuk kepala lebih jelas (seperti tepi kepala heksagon). Mati ketiga memproses bahagian rod (langkah mudah atau pengurangan diameter). Keempat mati menyelesaikan kepala dan bahagian rod, dan akhirnya, kosong siap secara automatik dihantar.
| Model | Unit | DBF-64S | DBF-64SL |
DBF-84S |
DBF-104S |
DBF-104L |
DBF-134L |
DBF-134L |
| Stesen penempaan | Tidak. | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Memasuki kekuatan | Kgf | 35.000 | 40.000 | 60.000 | 80.000 | 80.000 | 120.000 | 120.000 |
| Max.cut-off dia. | mm | F8 | F8 |
Φ10 |
F12 |
F12 |
F15 |
F15 |
| Panjang max.cut-off | mm | 80 | 105 | 115 | 135 | 185 | 190 | 265 |
| Kadar output | PCS/min | 140-210 | 130-200 | 120-180 | 90-140 | 80-130 | 75-110 | 50-80 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 90 | 92 | 118 | 160 | 175 | 225 |
| Stroke ram utama | mm | 110 | 136 | 160 | 190 | 262 | 270 | 380 |
| Kuasa motor utama | Kw | 15 | 15 | 22 | 30 | 30 | 37 | 37 |
| Keseluruhan dimuts.of dipotong mati | mm | Φ30*45L | Φ30*45L |
Φ50*50l |
Φ45*59l |
Φ45*59l |
Φ63*69l |
Φ63*69l |
| Keseluruhan dim.of punch mati | mm | Φ40*90L |
Φ40*90L |
Φ45*125l |
Φ53*115l |
Φ53*115l |
Φ60*130l |
Φ60*229l |
| Keseluruhan dimuts.of utama mati | mm | Φ50*85L |
Φ50*110l |
Φ60*130l |
Φ75*135l |
Φ75*185l |
Φ86*190L |
Φ86*305L |
| Mati padang | mm | 60 | 60 | 70 | 90 | 94 | 110 | 110 |
| Kira -kira | Ton | 8 | 10 | 14 | 18 | 21 | 28 | 33 |
| Bolt Dia yang berkenaan | mm | 3-6 | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
| Panjang kosong kosong | mm | 10-65 | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 |
| Keseluruhan dims. | mm | 5300*3000*2300 | 5500*3100*2300 | 6500*3200*2500 | 7400*3500*2800 | 9000*3500*2900 | 10000*3800*2900 | 11000*3800*3000 |
Titik penjualan mesin pembuatan bolt 4 die 4 die automatik adalah "sepenuhnya automatik + empat pembentukan acuan". Ia sangat cekap dan menjimatkan buruh. Dari perspektif kesan proses, proses empat-acuan empat acuan dapat menghasilkan produk dengan ketepatan yang lebih tinggi daripada proses dua kali dua acuan melalui kawalan pencetakan yang lebih tepat. Peralihan arka kepala bolt kepala bulat adalah seragam dan berterusan tanpa sisihan yang jelas; Struktur heksagon bolt kepala heksagon adalah simetri, dan kesilapan dimensi setiap sisi dapat dikawal. Tidak ada keperluan untuk pengisaran berikutnya, dan kadar sisa lebih rendah.
